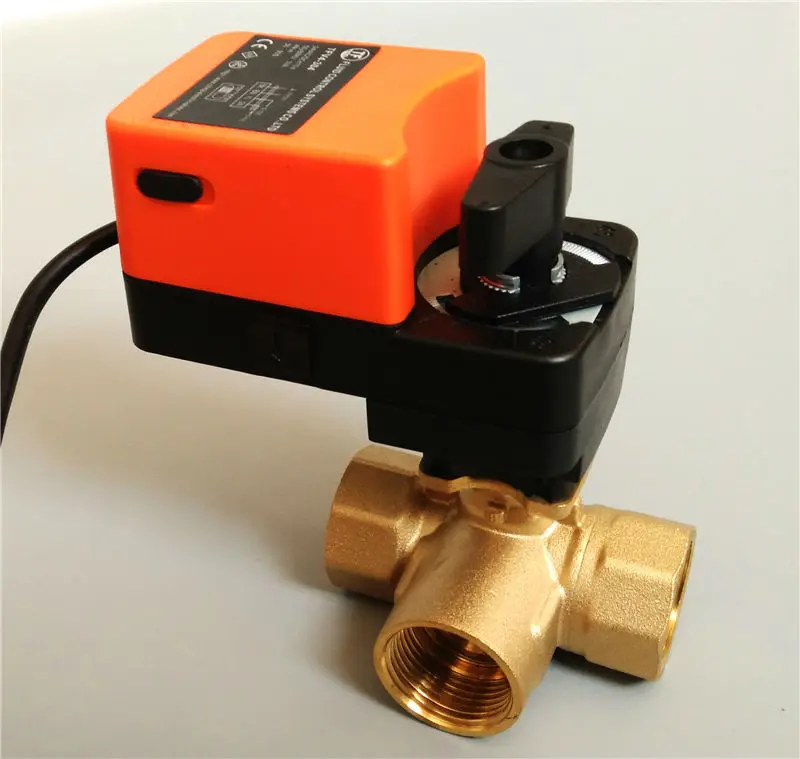

2 ''proprotion клапан 3 Way T Port, AC/DC24V Электрический регулирующий 0 10 В или 4 20mA регулирования на офф управления потоками

0 10V 4 20mA Modulating Proprotion Valveac Dc 24VAC DC 2 50mm Three Way T Type
  • Продавец TF Water treatment facility Store
  • Список цен US $160.00piece
  • Продажная цена US $152.00piece
  • Доставка Бесплатная доставка
  • Вы экономите US $8.00piece5% off
  • Рейтинги 0.0 (0)

Характеристики товара

БрендTsai Fan
Материаллатунь
СредаВода
Стандартный или нетСтандартный
СтруктураМяч
ДавлениеДругой
Температура средыДругой
МощностьДругой

Oписание продукта

Обратите внимание:

1. пожалуйста, сообщите нам план направления потока клапана, или мы отправим направление направления, при оформлении заказа. Вы можете выбрать из "направления" раздел ниже!

Направление потока план:

Название продукта

2 ''proprotion клапан 3 Way Т порт, AC/DC24V Электрический регулирующий клапан 0-10 В или 4-20ma модуляция для выключения или контроля потока

Описание

Равную процентную характеристику потока гарантирует быстродействие клапана устойчивости. Управляющие шаровые клапаны широко используются в системы кондиционирования воздуха, системы отопления, водоочистного оборудования, и водопроводного управления в промышленной автоматизации, например: дифференциальный блок управления давлением и теплообменник для регулирования потока и включения/выключения управления.

Применение

Системы вентиляции

Система отопления

Система очистки воды

Промышленного оборудования

Привод

Рабочее напряжение: 24vac/dc 15%

Вход 0 (2)-10vdc/0 (4-20ma) контроль сигнала.

Усилие крутящего момента: 6нм

Угол поворота: 90 градусов.

Класс защиты: IP54

Время работы: 50 s-120 s

Ручная ручка автоматической системы защиты от перегрузки (ручной выбор направления вращения шарика: c. w. /C.c.w, заводская настройка-это c.w)

Характеристика потока: равный процент

Диапазон расхода: 0%-100%

Черный провод и коричневый провод-это провод питания.

Желтый провод принимает 0-10 В контрольный сигнал для управления открытым углом наклона клапана.

Клапан тела:

Размеры: 2"

Тип клапана: 3-способ

Характеристика потока: равный процент

Разъем трубы: Внутренняя нить

Температура среды: 2с… 90°c

Температура окружающей среды. Диапазон: −5 5… + 60 °C; 0… 90% RH

Средний: Холодный/горячая вода, с 50% гликоль

Номинальное давление: PN20

Модель без.

Dn (мм)

Дюймов

Kvs (m3/Ч)

Pmax

(Mpa)

PS

(КПа)

2-способ

DN15

1/2"

6.3

0.6Mpa

1400

DN20

3/4''

6.3

0.6Mpa

1400

DN25

1"

10

0.6Mpa

1400

DN32

11/4"

16

0.6Mpa

1400

DN40

11/2"

25

0.6Mpa

1400

DN50

2"

43

0.6Mpa

1400

3-способ

DN15

1/2"

6.3

0.6Mpa

1400

DN20

3/4''

6.3

0.6Mpa

1400

DN25

1"

10

0.6Mpa

1400

DN32

11/4"

16

0.6Mpa

1400

DN40

11/2"

25

0.6Mpa

1400

DN50

2"

43

0.6Mpa

1400

Материал

Корпус клапана: Кованая латунь, hpb59-1

Пломба: шаровая: epdm + ptfe

Шар: хромированная латунь

Вынос руля: epdm

Клапан разъем: PC

Шпиндель клапана: алюминиевый сплав

Привод и клапан для тела

Модель без.

Рабочая Напряжение

Тип привода

Выход крутящий момент

Потребление

Клапан тела

WVA4-304

24VAC/dc±15%

0 (2)-10В dc

4N. м

3VA

DN25, dn20, dn15

WVA4-306

24VAC/dc±15%

(0 (2)-10В dc/0 (4)-20мА)

6N. м

6VA

Dn50, DN40, dn32,

WVA4-310

24VAC/dc±15%

(0 (2)-10В dc/0 (4)-20мА)

10N. м

6VA

DN50

Установки:

1. Убедитесь, что клапан тела в полная разомкнут статус.

2. Убедитесь, что привода в полностью открытом положении, как последующие картины:

3. Выравнивание шток клапана, нажмите вниз алюминиевого сплава шпинделя.

Изменение кроссовки направлении

Вращения может быть отменено нажатием ccw/cw переключатель на корпус. (заводские настройки: "cw")

Измерение и подключения привод

4NM привод

6nm/нм привод

Разъем Размер

Схема подключения
